RH Wing skin fitting, Aileron Pushrod assembly

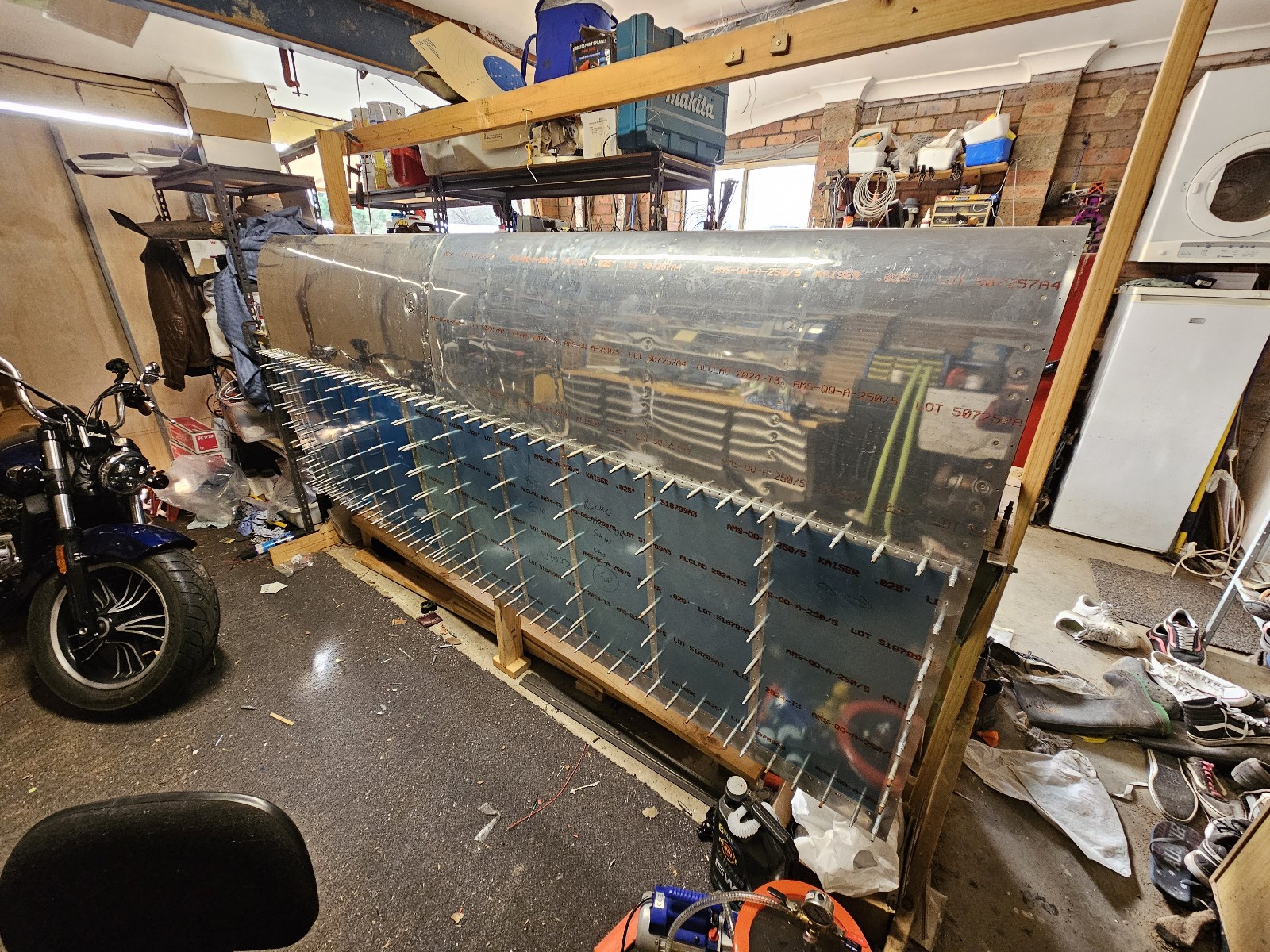

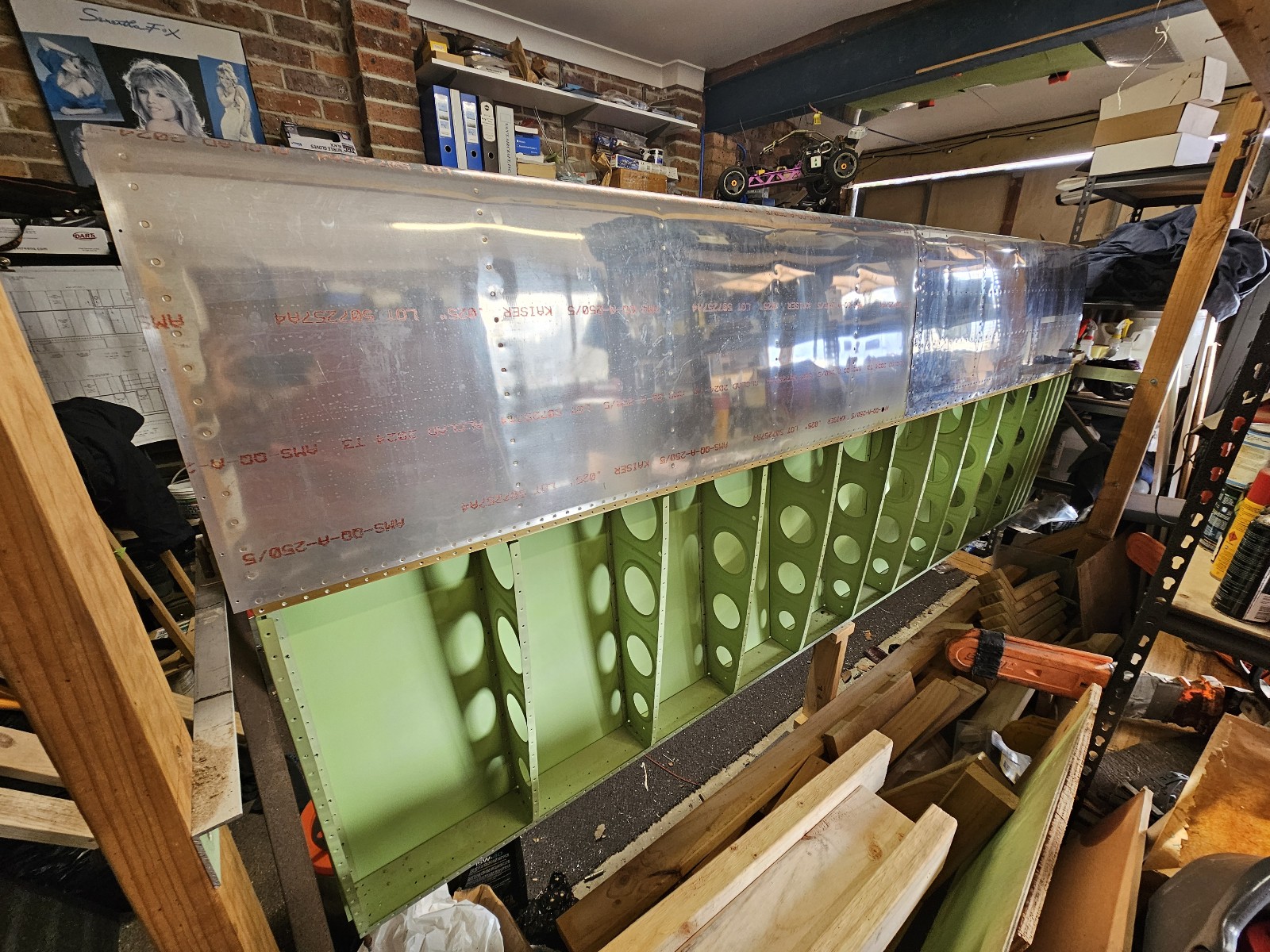

-Clecoed RH wing upper skins in place

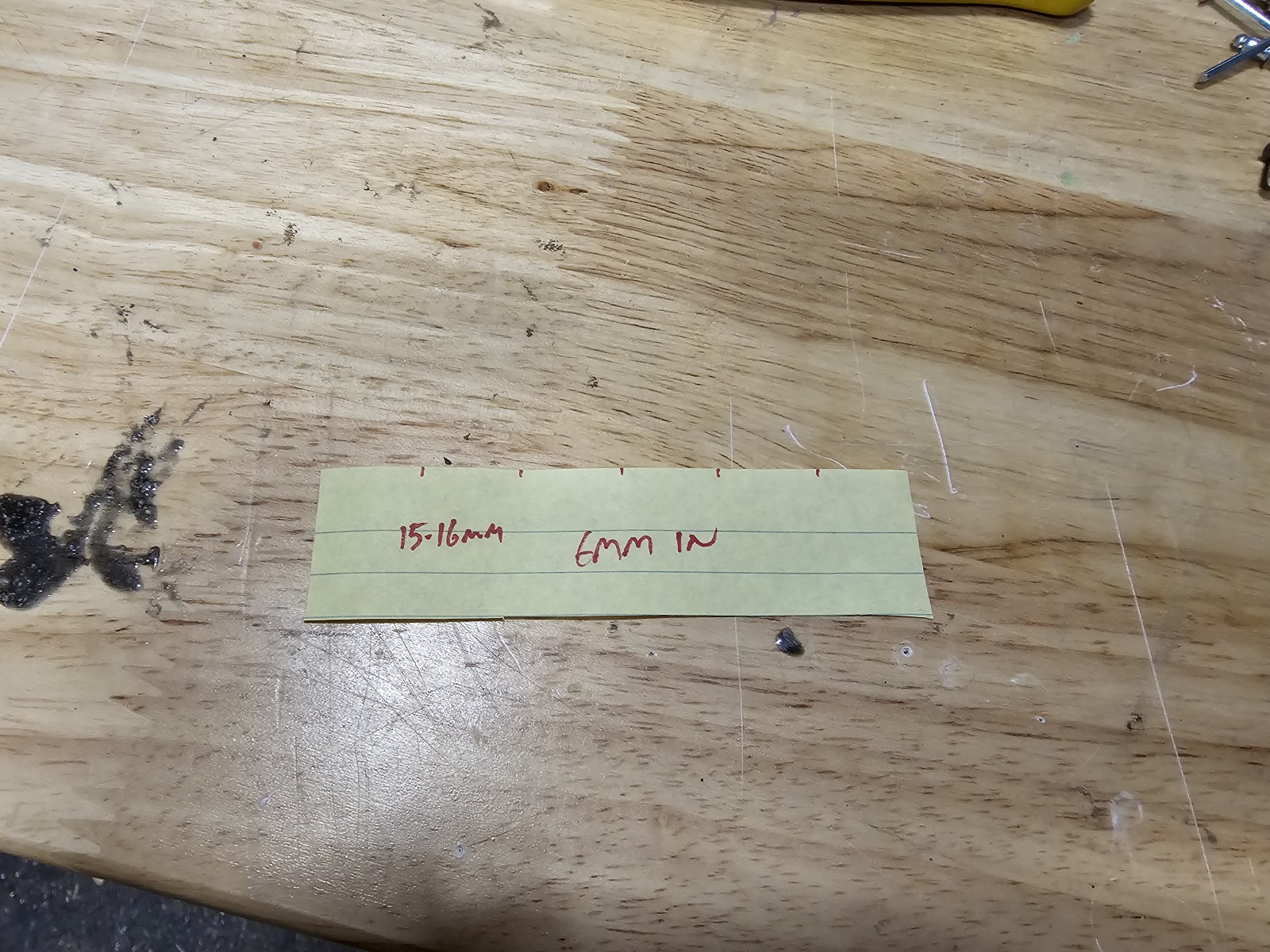

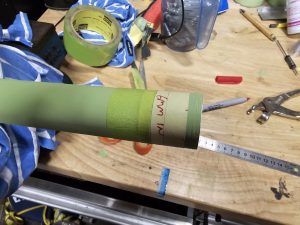

-Made paper gauge for marking aileron pushrod ends for drilling & marked drill holes

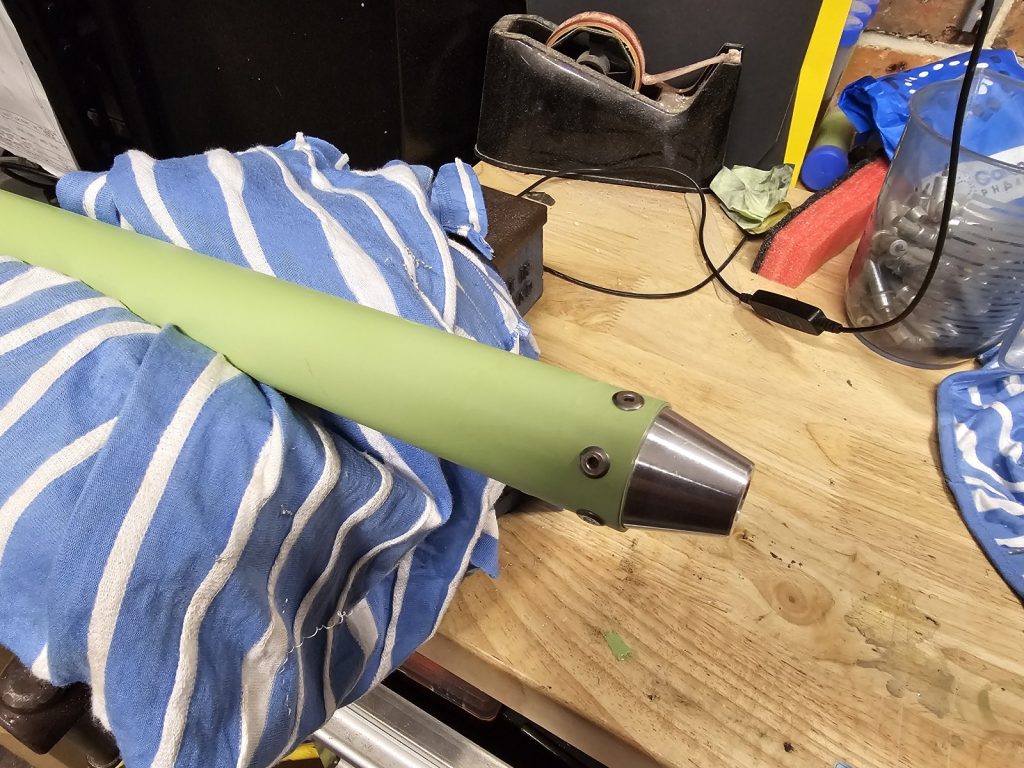

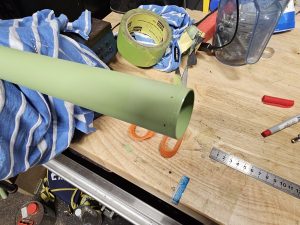

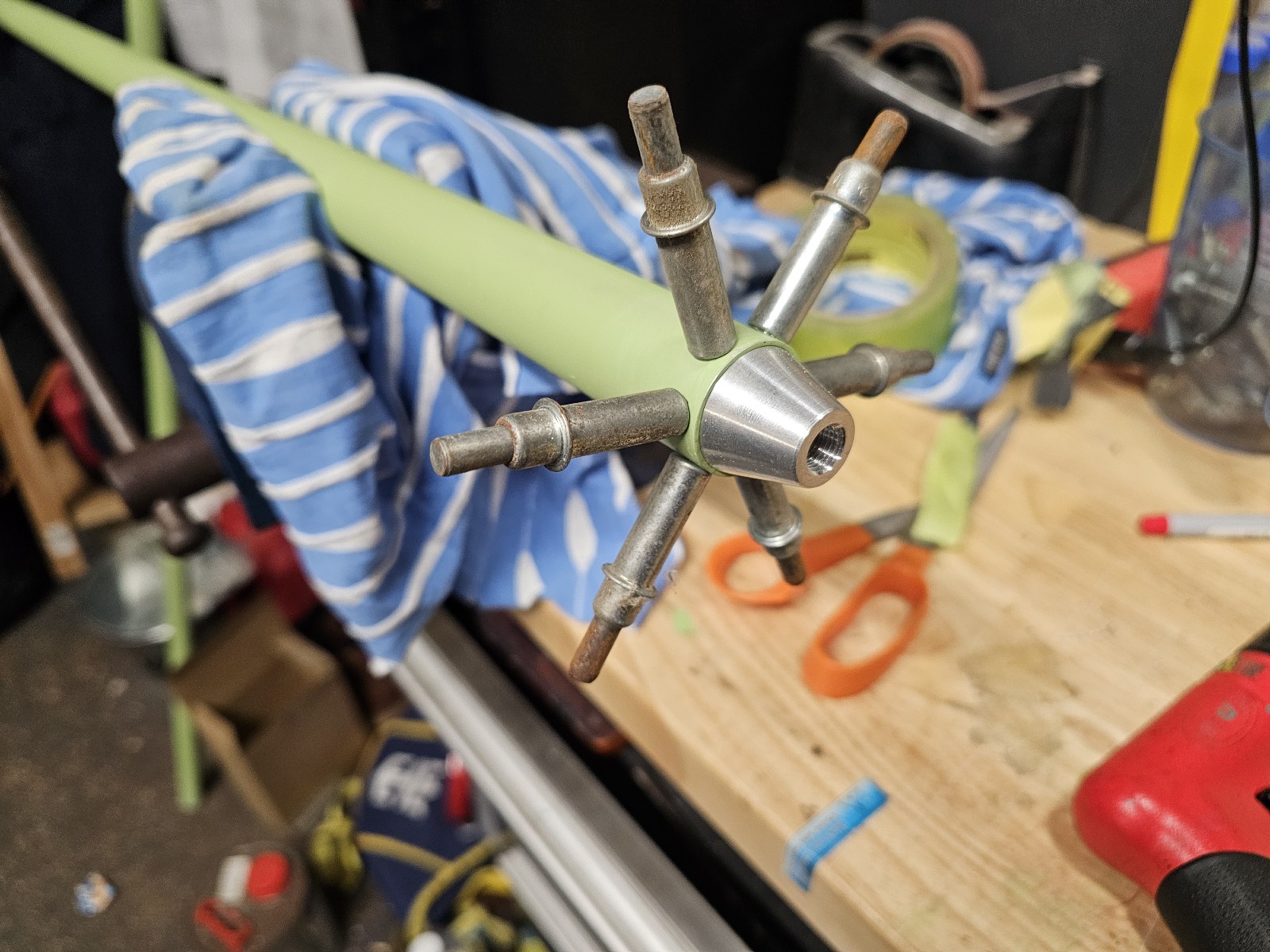

-Fitted VA-111 rod ends and drilled pipe to rod ends #40

-Opened up rod-rod end holes to #30 & blind riveted

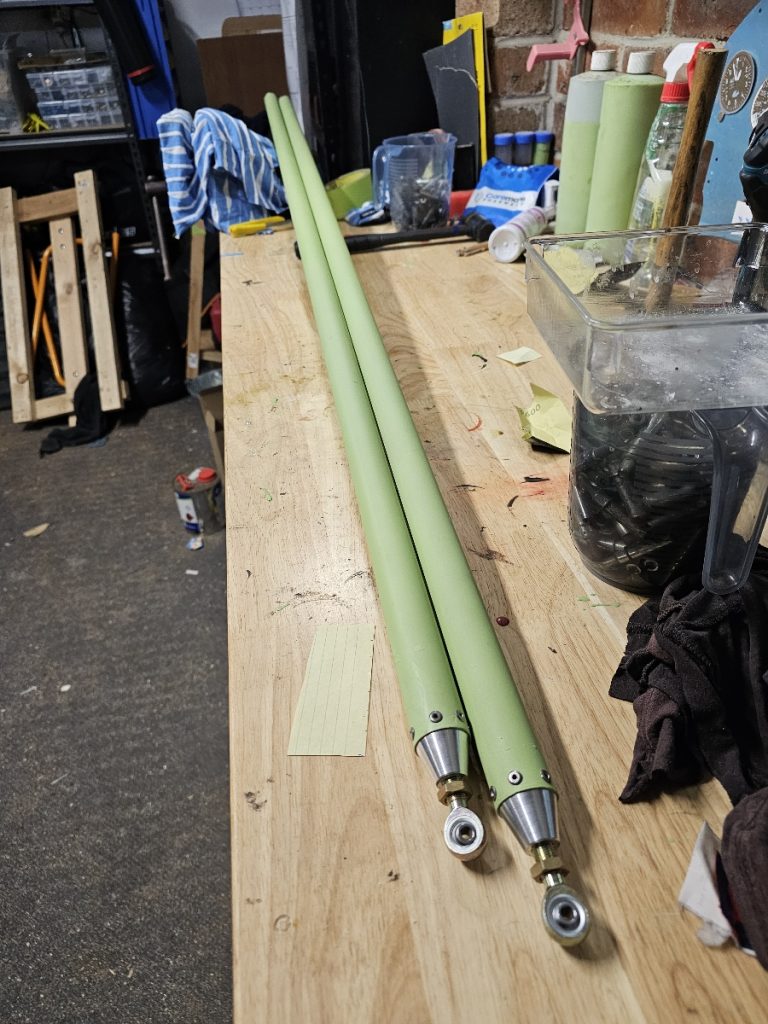

-Screwed in MD3614M rod end bearings/jam nuts, final length still to be set

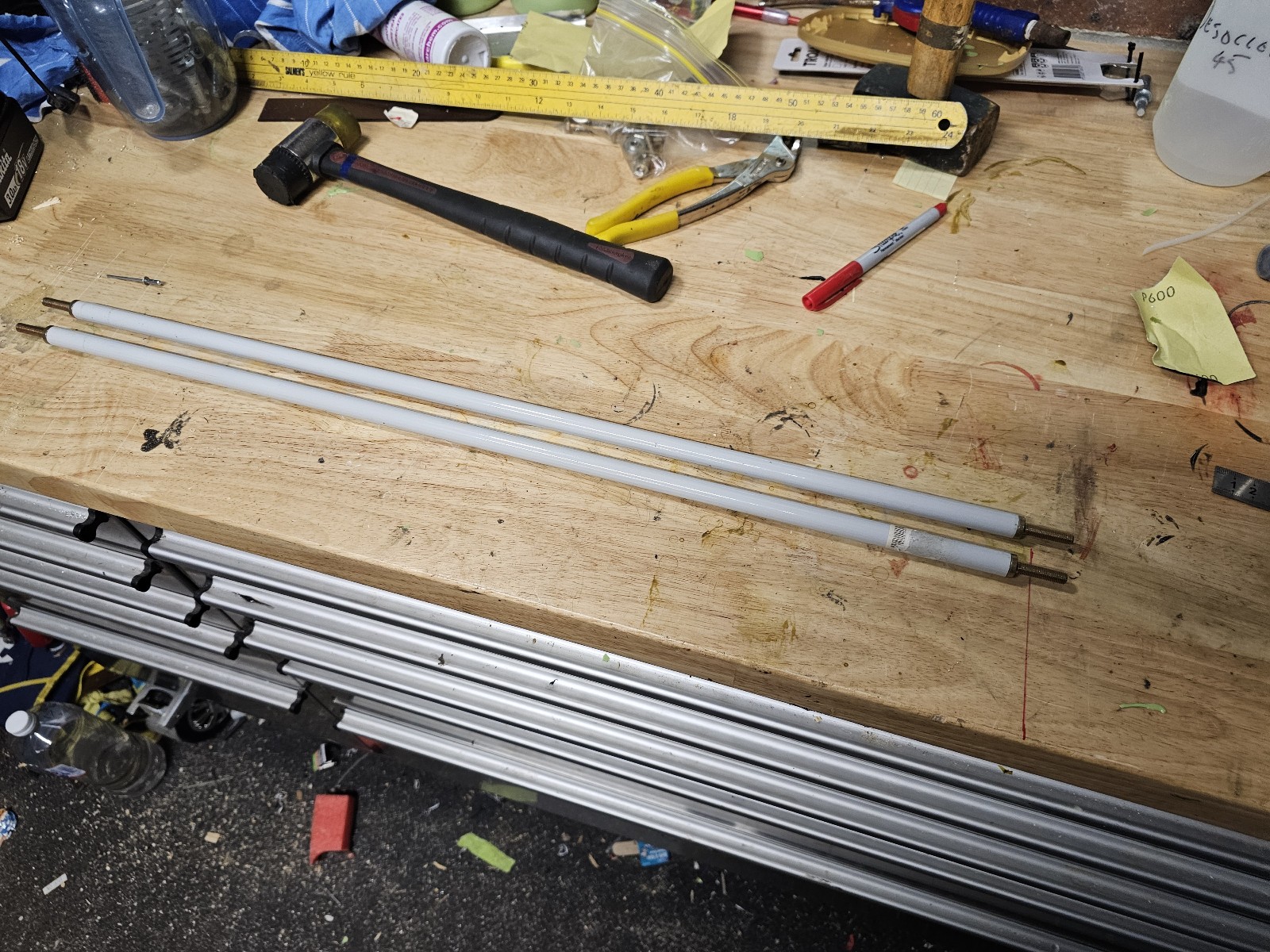

-Cut tube for W-818 to length & tidied up

-Trial fitted rod end fittings

Manual Reference: 7-9, 7-11, DWG-15A

InstalledRemoved
Rivets Today240
Wing Rivets445978
Fuse Rivets1652
Empennage Rivets221549
Total Project Rivets6845128
Hours7
Total Hours607
